中交路橋科技是從事工程檢測監(jiān)測、城市安全監(jiān)測預(yù)警與評價、數(shù)字智能化研發(fā)為一體的復(fù)合型高新技術(shù)集團企業(yè)。
一、 一般檢查
鋼結(jié)構(gòu)制作工廠的檢查、試驗項目：
如（表 1）所示。表中。按現(xiàn)行的一般施工方的接貨檢查和制作工廠內(nèi)檢查區(qū)分。實際檢查時不必進(jìn)行所有項目的檢查．根據(jù)建筑物的重要性以從個別要求。與施上方協(xié)商選擇合適的檢查項目。
表 1 檢查 實驗項目一覽表
鋼材等材料在工廠入場時進(jìn)行下列檢查。
（1） 根據(jù)材料生產(chǎn)廠家出具的質(zhì)量保證書等確認(rèn)機械件能以及化學(xué)成分。
（2） 必要時確認(rèn)鋼材產(chǎn)品記錄。
（3） 產(chǎn)品的外觀、形狀尺寸抽樣檢查。
除此以外、在設(shè)計說明中指定的時候進(jìn)行鋼材的材質(zhì)判別、內(nèi)部質(zhì)量以及板厚的檢查。
二、 材質(zhì)判別
電腦多元素分析儀設(shè)備可以用于分析鋼鐵及其合金、有色金屬及其合金(鈦合金、鎂合金、銅合金、鋅合金、鉛合金、錫合金、鋁合金等)、礦石等材料中的錳、磷、硅、鉻、鎳、鉬、釩、鈦、鋁、銅、鐵、錫、鋅、鉛、稀土、鎂、鈷、鎘、鉍、鍶等元素含量；采用機外溶樣，操作靈活、簡單，無管道、無電磁閥腐蝕、老化問題，延長儀器的使用壽命。價格相對低，適合小型廠家自檢使用。
國內(nèi)最常見的“光譜析儀”，相對檢測精度高，操作復(fù)雜。設(shè)備價格高，大多作業(yè)檢測機構(gòu)的標(biāo)準(zhǔn)配置。
三、外表檢查
1、構(gòu)件尺寸及平整度的檢測
每個尺寸在構(gòu)件的3個部位量測， 取3處的平均值作為該尺寸的代表值。鋼構(gòu)件的尺寸偏差應(yīng)以設(shè)計圖紙規(guī)定的尺寸為基準(zhǔn)計算尺寸偏差；偏差的允許值應(yīng)符合其產(chǎn)品標(biāo)準(zhǔn)的要求。
梁和桁架構(gòu)件的變形有平面內(nèi)的垂直變形和平面外的側(cè)向變形，因此要檢測兩個方向的平直度。柱的變形主要有柱身傾斜與撓曲。檢查時可先目測，發(fā)現(xiàn)有異常情況或疑點時,對梁 、桁架可在構(gòu)件支點間拉緊一根鐵絲或細(xì)線，然后測量各點的垂度與偏差；對柱的傾斜可用經(jīng)緯儀或鉛垂測量。柱撓曲可在構(gòu)件支點間拉緊一根鐵絲或細(xì)線測量。
2、構(gòu)件表面缺陷的檢測——磁粉探傷
（1）、磁粉探傷的基本原理
外加磁場對工件(只能是鐵磁性材料)進(jìn)行磁化，被磁化后的工件上若不存在缺陷，則它各部位的磁特性基本一致，而存在裂紋、氣孔或非金屬物夾渣等缺陷時，由于它們會在工件上造成氣隙或不導(dǎo)磁的間隙，使缺陷部位的磁阻大大增加，工件內(nèi)磁力線的正常傳播遭到阻隔，根據(jù)磁連續(xù)性原理，這時磁化場的磁力線就被迫改變路徑而逸出工件，并在工件表面形成漏磁場。
（2）、漏磁場的強度主要取決磁化場的強度和缺陷對于磁化場垂直截面的影響程度。利用磁粉就可以將漏磁場給予顯示或測量出來，從而分析判斷出缺陷的存在與否及其位置和大小。 將鐵磁性材料的粉未撒在工件上，在有漏磁場的位置磁粉就被吸附，從而形成顯示缺陷形狀的磁痕，能比較直觀地檢出缺陷。這種方法是應(yīng)用最早、最廣的一種無損檢測方法。
磁粉一般用工業(yè)純鐵或氧化鐵制作，通常用四氧化三鐵(Fe3O4)制成細(xì)微顆粒的粉末作為磁粉。磁粉可分為熒光磁粉和非熒光磁粉兩大類，熒光磁粉是在普通磁粉的顆粒外表面涂上了一層熒光物質(zhì)，使它在紫外線的照射下能發(fā)出熒光，主要的作用是提高了對比度，便于觀察。
磁粉檢測又分干法和濕法兩種：
干法 —將磁粉直接撒在被測工件表面。為便于磁粉顆粒向漏磁場滾動，通常干法檢測所用的磁粉顆粒較大，所以檢測靈敏度較低。但是在被測工件不允許采用濕法與水或油接觸時，如溫度較高的試件，則只能采用干濕法。
濕法 —將磁粉懸浮于載液(水或煤油等)之中形成磁懸液噴撒于被測工件表面，這時磁粉借助液體流動性較好的特點，能夠比較容易地向微弱的漏磁場移動，同時由于濕法流動性好就可以采用比干法更加細(xì)的磁粉，使磁粉更易于被微小的漏磁場所吸附，因此濕法比干法的檢測靈敏度高。
磁粉探傷的一般程序 (預(yù)處理－磁化 －施加磁粉 －觀察記錄) · 預(yù)處理 將構(gòu)件表面的油脂、涂料以及鐵銹等去掉，以免影響磁粉附著在缺陷上。
四、焊接部位的檢查
焊接連接目前應(yīng)用最廣，出事故也較多，應(yīng)檢查其缺陷。焊縫的缺陷種類不少。有裂紋、氣孔、夾渣、未熔透、虛焊、咬邊、弧坑等。

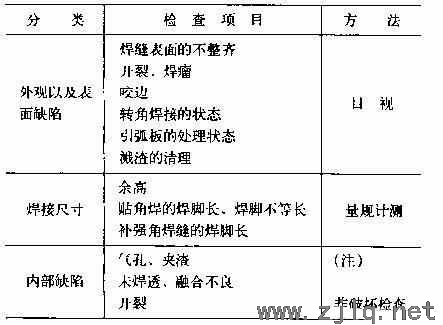

表2 焊縫部位檢查項目
（表2）表示了焊接部位的撿查內(nèi)容，檢查焊縫缺陷時，可用超聲探傷儀或射線探測儀檢測。在對焊縫的內(nèi)部缺陷進(jìn)行探傷前應(yīng)先進(jìn)行外觀質(zhì)量檢查。
焊縫表面質(zhì)量的檢驗可目測或用10倍放大鏡，當(dāng)存在疑義時，采用磁粉或滲透擦傷。如果焊縫外觀質(zhì)量不滿足規(guī)定要求，需進(jìn)行修補。
焊縫的外形尺寸一般用焊縫檢驗尺測量。焊縫檢驗尺由主尺、多用尺和高度標(biāo)尺構(gòu)成，可用于測量焊接母材的坡口角度、間隙、錯位、焊縫高度、焊縫寬度和角焊縫高度。
五、 鋼材銹蝕的檢測鋼結(jié)構(gòu)在潮濕、存水和酸堿鹽腐蝕性環(huán)境中容易生銹，銹蝕導(dǎo)致鋼材截面削弱，承載力下降。鋼材的銹蝕程度可由其截面厚度的變化來反應(yīng)。檢測鋼材厚度（必須先除銹)）的儀器有超聲波測厚儀（聲速設(shè)定、耦合劑）和游標(biāo)卡尺。
超聲波測厚儀采用脈沖反射波法。超聲波從一種均勻介質(zhì)向另一種介質(zhì)傳播時，在界面會發(fā)生反射，測厚儀可測出探頭自發(fā)出超聲波至收到界面反射回波的時間。超聲波在各種鋼材中的傳播速度已知，或通過實測確定，由波速和傳播時間測算出鋼材的厚度，對于數(shù)字超聲波測厚儀，厚度值會直接顯示在顯示屏上。
七 、防火涂層厚度的檢測
薄型防火涂層表面裂紋寬度不應(yīng)大小0.5mm，涂層厚度應(yīng)符合有關(guān)耐火極限的設(shè)計要求；厚型防火涂層表面裂紋寬度不應(yīng)大小1mm，其涂層厚度應(yīng)有80%以上的面積符合耐火極限的設(shè)計要求，且最薄處厚度不應(yīng)低于設(shè)計要求的85%。防火涂料涂層厚度測定用測針(厚度測量儀)測定。
