隨著經濟和科學技術的高速發展,我國交通運輸行業得到了蓬勃發展。橋梁,作為交通運輸?shù)难屎?,其地位顯得尤為突出。橋梁結構的安全性、耐久性以及使用性成為了人們關注的焦點。橋梁監測傳統的方法主要是采取人工定期檢測,這種方法局限性較多,如:工作量大、檢測的局限性及診斷的不及時等。而且現代橋梁的結構及功能變得愈來愈復雜,使得對橋梁進行傳統的檢測方法難以達到預期效果。所以,對橋梁結構進行綜合的理論分析,并為其設計合理的健康監測系統顯得極為必要。 一套合理的健康監測系統能實時反映橋梁健康狀態,并指導工作人員對橋梁進行修護及管理,從而延長橋梁的使用壽命及避免意外事故的發生。
本文旨在通過對國內外橋梁健康監測技術現狀的分析以及橋梁健康監測系統設計的研究,提出一種基于橋梁健康監測的分布式測控系統,從而彌補傳統監測方法的不足。
1 系統總體方案設計

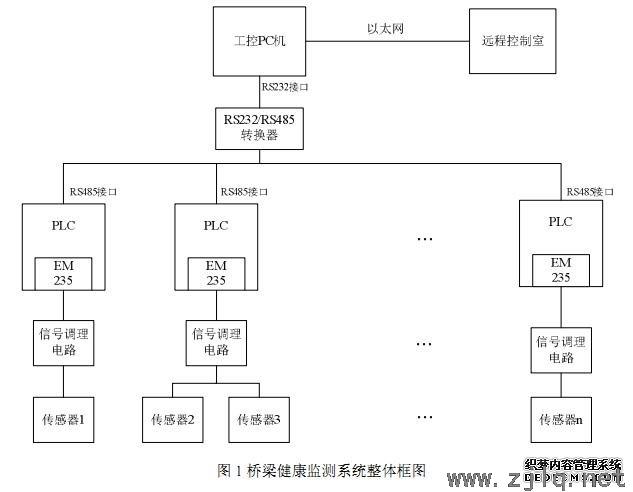

一般來講,橋梁健康監測系統應該包括兩部分內容,即系統前端設計和監控系統。系統的前端設計是橋梁健康監測系統的基礎,它由傳感器模塊和數據采集模塊構成。監控系統是橋梁健康監測系統的核心,它由數據通信與傳輸模塊和遠程綜合管理模塊組成。本文中,橋梁上布設的各類專用傳感器將采集的模擬信號傳輸給信號調理電路,經過濾波、放大等信號調理,發送到PLC模擬量擴展模塊,本文中選用的PLC模擬量擴展模塊為EM235,經過A/D 轉換,進入 PLC內部 CPU,CPU對這些數據進行處理和存儲,工控計算機與PLC進行雙向通訊,完成數據的收集、顯示、處理和保存等工作,遠程客戶端通過訪問工控計算機數據庫,將其采集的數據直觀清楚地通過文本及圖表的形式顯示出來。系統的整體框圖如圖1所示:
2 系統前端設計
2.1 前端調理電路

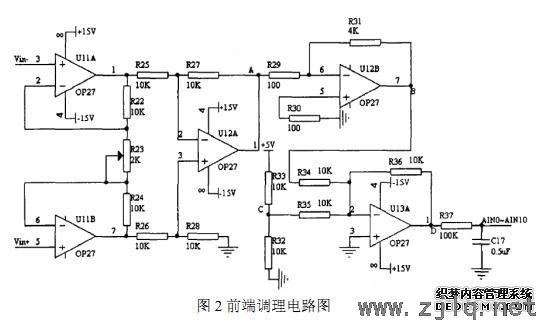

本文中采用了二級放大及低通濾波電路對信號進行了前端調理。 第一級放大是利用帶有增益的緩沖器對微弱信號進行差分放大,其放大后的電壓值約為2.5V;第二級放大是利用反向放大器及加法電路將信號轉變成0~5V的模擬信號,最后通過RC低通濾波器對信號進行濾波,消除信號干擾,使其滿足后續設計的要求。信號的前端調理電路如圖2 所示:
2.2 數據采集部分設計

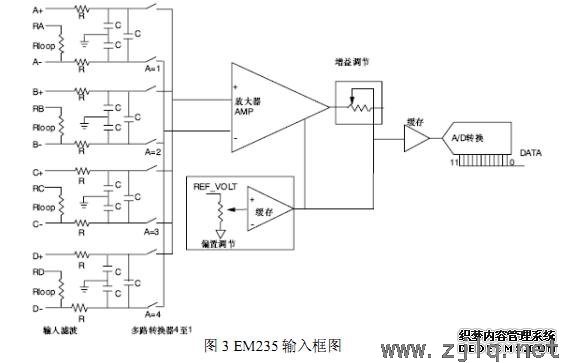

S7-200系列PLC提供三種型號的模擬量擴展模塊供用戶使用, 它們具有A/D轉換功能,模擬信號發送給 PLC 模擬量擴展模塊,經過 A/D 轉換,轉化成 PLC 內部 CPU 能夠識別的數字信號。本文使用的是EM235 模擬量混合模塊,其輸入框圖如圖3 所示:
EM235 模擬量混合模塊為用戶提供了 4 輸入通道和 1 輸出通道,所以它可以同時接收來自四個傳感器發送過來的模擬信號。EM235 有很多輸入量程供用戶使用,如:1V、2.5V、5V、10V、0~50mA、0~500mV、0~1V、0~5V 和 0~10V 等。圖 3-3 中,放大器的作用主要是針對不滿足 EM235 輸入量程的信號進行放大,用戶可以通過DIP開關對輸入量程進行設置。 偏置調節和增益調節的作用主要是對輸入量程進行校準, 偏置調節對0刻度進行校準,增益調節則對滿刻度進行校準。以免數據傳輸速率過快影響 A/D 轉換的精度,所以在 A/D轉換前面放置一個緩存區對數據進行緩沖。EM235中A/D 轉換器的位數為 12 位,其轉換時間小于250s,它對于模擬量輸入的階躍響應時間為15ms。
3 監控系統設計
3.1 PC 與 PLC通信硬件設計
PC機配有標準的 RS232 接口,PLC配有標準的 RS485 接口,要實現二者相連,就有必要在它們之間配置轉換器。 西門子公司為用戶提供了PC/PPI電纜帶有RS232/RS485轉換器,
能方便實現二者之間電平轉換,從而進行連接。PC 與 S7-200 系列 PLC硬件連接圖如圖4所示:
3.2 PLC 通信程序設計

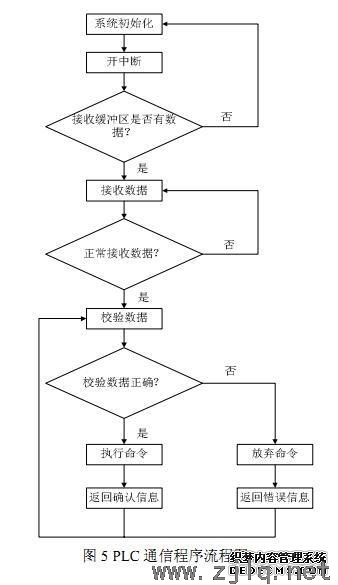

本系統中,PLC采用 STEP-Micro/WIN32編程軟件進行編程。作為橋梁健康監測系統中的下位機,PLC 采取從站模式,PC 通過命令幀的形式向 PLC 傳達發送和接收的指令,而PLC對指令進行及時反饋。PLC通信程序的流程如圖5 所示:
3.3 上位機通信程序設計
本文橋梁健康監測系統采用一臺 PC 機實現對多臺 S7-200 系列 PLC 進行監控,實時反映橋梁結構健康狀態。上位機系統軟件采用 Delphi 高級語言編程,能夠及時準確地對橋梁現場實行監控。上位機PC與下位機 PLC進行串行通信,其通信程序流程圖如圖6所示:
3.4 遠程客戶端設計
遠程客戶端與橋梁現場服務器通過以太網進行數據交換, 遠程客戶端通過訪問橋梁現場服務器數據庫,實時掌握橋梁健康狀態,并將這些數據存儲在遠程客戶端服務器數據庫中,以便后續工作評估調用。
4 結論
本文設計了一種基于橋梁健康監測的分布式測控系統, 針對橋梁結構的復雜性以及環境的不穩定性,系統采用了以工業現場中應用廣泛的 PLC 作為下位機,分布式布置在橋梁結構現場,實時采集橋梁上常用傳感器的數據,上位機采用工控PC機,利用串口通信技術,與PLC組成功能強大的分布式測控系統。
