一、政策文件
● 2020年12月2日，交通運輸部發布了《關于進一步提升公路橋梁安全耐久性水平的意見》，提出了到2025年實現跨江跨海跨峽谷等特殊橋梁結構健康監測系統全面覆蓋的目標，并計劃到2035年實現橋梁監測系統全覆蓋。
● 2021年3月1日，交通運輸部又發布了《公路長大橋梁結構健康監測系統建設實施方案》，明確了401座特大橋梁安裝監測系統的工作任務。
● 2021年9月-2022年1月期間，湖北、廣東、安徽、河北、江西、遼寧各省試點橋梁健康監測項目紛紛通過驗收，實現了橋梁的24小時動態監測。并同步修訂完成了《公路橋梁結構監測技術規范》，達到了“試點先行、統一標準”的目的。
● 2023年11月9日，交通運輸部發布了《關于進一步推動公路橋梁隧道結構監測系統工作實施方案》，擴大監測系統覆蓋范圍至471座特大橋梁和2200座中小橋梁。
● 2024年4月30日交通運輸部正式發布《關于進一步推動公路橋梁隧道結構監測系統工作實施方案(2024-2030年)》。提到了進一步推動公路橋梁隧道結構監測工作實施方案中要求：2030年底，完成高速公路、普通國道橋梁隧道結構監測系統全覆蓋。
二、背景現狀

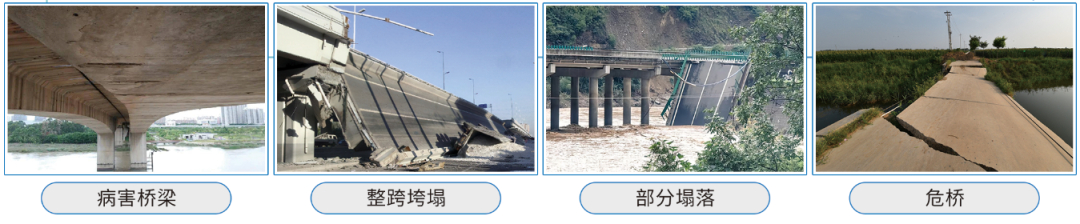

目前我國公路橋梁超過80萬座，鐵路橋梁超過20萬座，高鐵橋梁累積長度超過1萬公里，橋梁數量和規模位居前列；與此同時，步入維修期的在役橋梁日漸增多，據不完全統計，目前我國公路路網中在役橋梁約40%服役超過20年，技術等級為三、四類的帶病橋梁達30%，超過10萬座橋梁為危橋，垮塌事件時有發生，安全隱患不容忽視。
同時受到環境侵蝕、材料老化，以及荷載的長期效應、疲勞效應、突變效應等不利因素的耦合作用，這些橋梁會不可避免地出現結構損傷積累和抗力衰減的情況，進而引發安全事故。因此，保障橋梁的服役安全，已經成為橋梁領域亟需解決的關鍵問題。
三、橋梁與隧道輕量化監測及事故報警系統

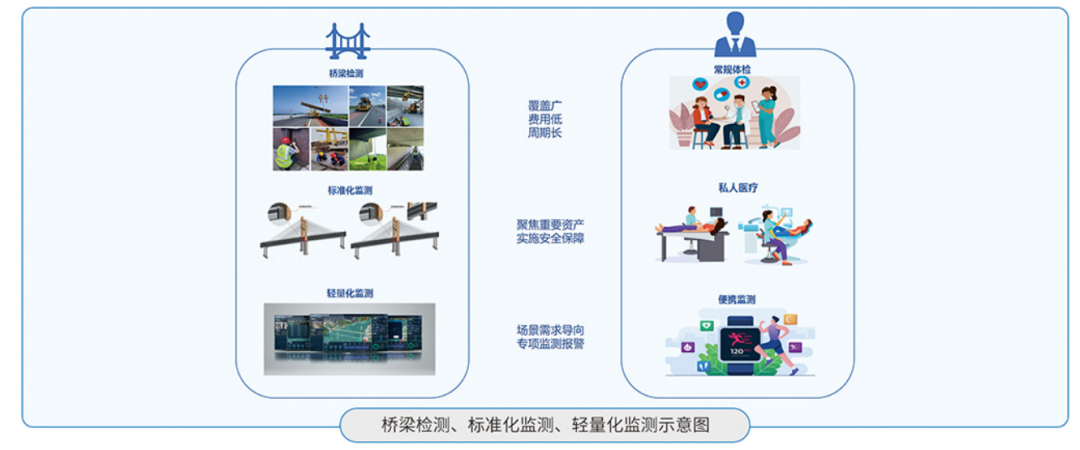

（1）直擊橋梁監測痛點，難題打造輕量化監測新方法
中交路橋科技有限公司橋梁輕量化監測及事故報警系統是以公路橋梁、隧道、邊坡等多個構造物為監測對象，采用輕量化監測，并具備結構物群管理的監測系統。結合了先進的測試傳感技術、遙感遙測技術、信號處理分析技術、結構分析和數學理論等多個領域的技術，實現快速識別結構物損傷、失穩等狀態，為結構物安全運營保駕護航。
隧道拱頂沉降、橋梁主梁變形均使用基于視覺的非接觸式監測設備紅外成像定位儀，進行信號采集。紅外成像定位儀通過獲取紅外光源圖像，將采集到的圖像在本地實時計算處理后獲得二維位移數據，根據TCP/IP協議，將位移數據發送到監測平臺。隧道拱頂沉降、橋梁主梁變形預警信息一旦達到三級，5s內觸發現場報警，報警信息同步到監測平臺和省部級平臺。預報警系統引入光質心尋跡算法與相機擾動消除算法的融合算法，顯著提升了數據的精度和準確度。
（2）精準聚焦橋梁實際問題，橋梁監測模式創新升級
橋梁和隧道輕量化監測及事故報警系統實現了對橋梁群的實時監測概覽，并可同步輕量化主機中的橋梁病害及預警成果，不需要過多依賴專業的橋梁結構分析人員，即可自動化實現病害預警識別，同時與橋梁管養單位日常管理聯動處置，鼎力保障城市橋梁安全。

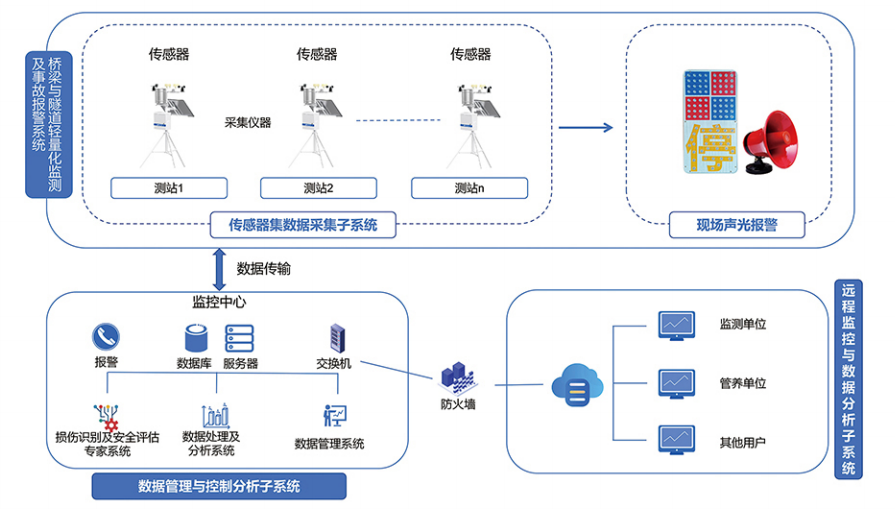

四、系統架構

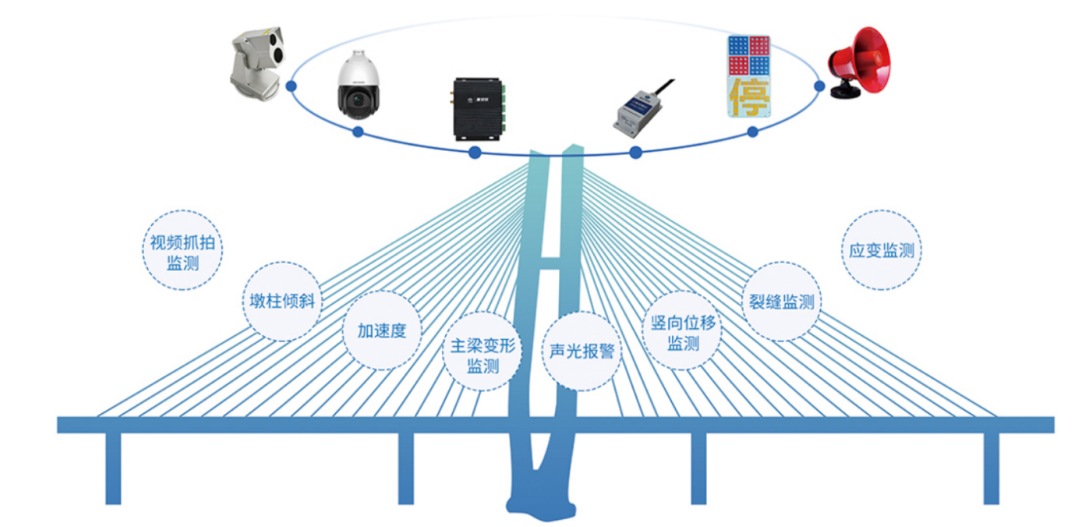

五、布設方案

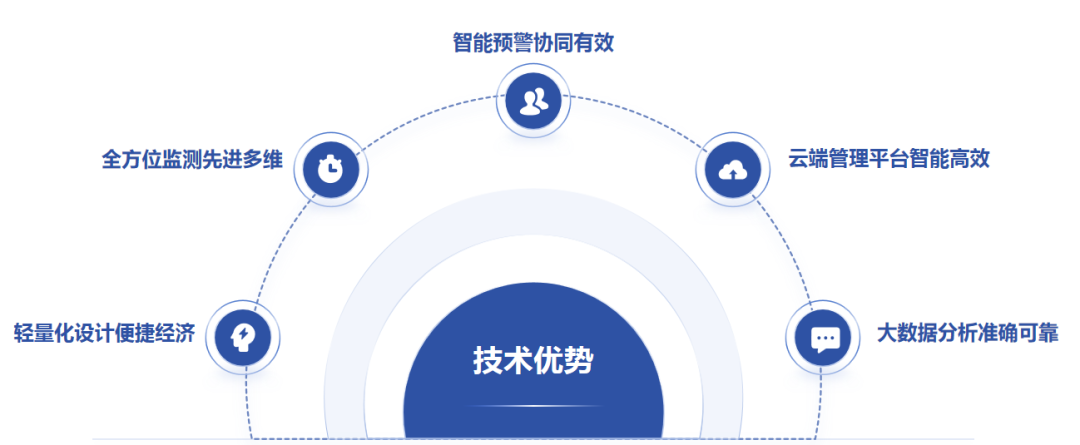

六、技術優勢
1、輕量化設計便捷經濟
采用高性能材料與模塊化設計，設備簡易實用，可靈活組合，對橋梁結構本身影響最小，同時能夠在不顯著增加成本的情況下實現對橋梁隧道的有效監測。
2、全方位監測先進多維
系統集成了多種監測設備，采用先進的傳感器技術和數據處理算法，包括高清攝像頭、光電撓度儀、二軸傾角計等，能夠從多個維度監測隧道和橋梁的安全狀況。
3、智能預警協同有效
系統能夠24/7不間斷地實時監控，確保任何異常情況都能被及時發現。當監測到異?；虺两党^安全閾值時，系統能夠自動觸發聲光報警器，并通過短信通知管養人員，減少了人為干預的需要。
4、云端管理平臺智能高效
提供可視化管理界面，用戶可通過任何互聯網設備遠程監控橋梁健康狀況，查看實時數據，制定維修策略，實現高效管理。
5、大數據分析準確可靠
通過大數據監測數據分析，可為橋梁的長期健康評估、壽命預測提供科學依據，為后續的分析和維護提供了詳實的數據支持。

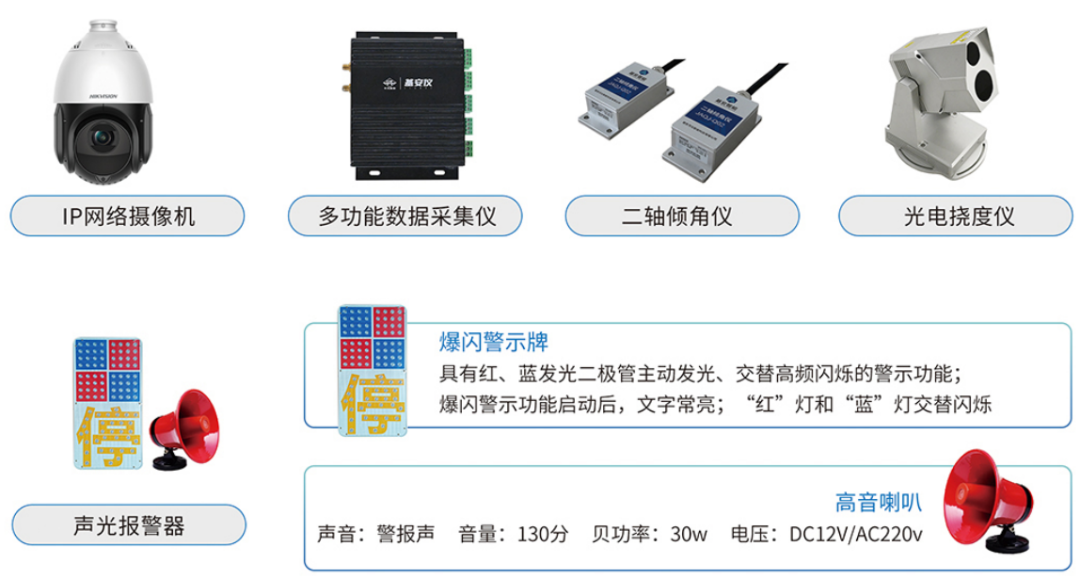

七、核心產品
八、實際案例

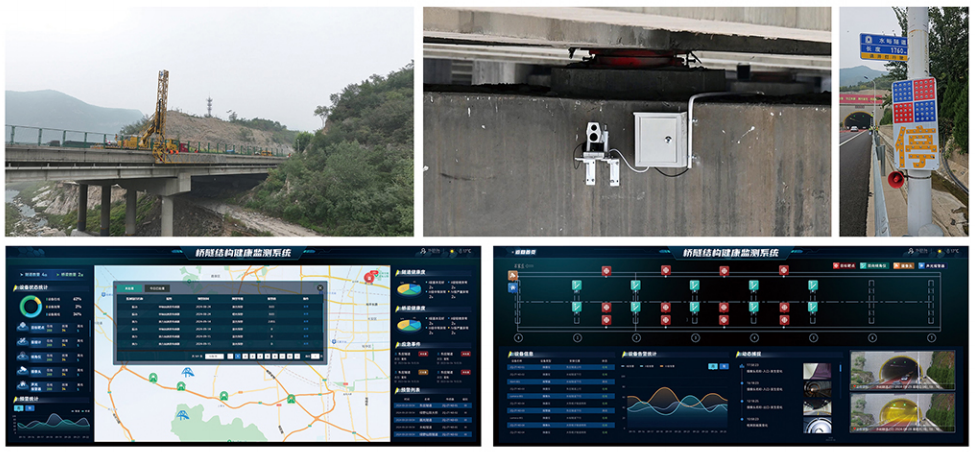

— 石家莊市公路基礎設施技術性監測預警及實時報警系統 ——
石家莊高速集團基礎設施技術性監測系統建設包含9座橋梁，計劃分兩期實施。本次搭建的石家莊高速集團公路基礎設施技術性監測系統，采用輕量化檢測，通過對橋面突發狀況、橋梁主梁變形和橋墩傾斜的監測，實現快速識別結構物損傷、失穩等狀態，預警值達到三級立即啟動現場報警和監測平臺報警，并同步到省部級平臺。
