在橋梁檢測過程中,聲吶法主要適用于橋梁水下構件表觀缺陷的檢測、橋梁基礎沖刷的檢測和河床斷面的檢測。聲吶法可以檢測結構基礎的沖刷深度,結合歷史檢測或基礎數據可以基礎的沖刷深度進行評價。如果橋梁結構竣工資料以及檢測資料詳盡,可以根據橋梁檢測的沖刷深度來推算橋梁基礎在河床下的埋置深度,但該方法不能直接測試基礎的沖刷深度。對于橋梁基礎尤其是樁基礎的埋置深度的直接測試,則可以采用PST方法來進行測試。
PST方法是指樁側應力波測試法,該方法適用于檢測橋梁既有樁基的樁長及樁身完整性,判定樁身缺陷的位置、范圍和程度。PST法可用于具有上部結構的成橋樁和板墻樁的質量檢測,可確定樁體(包括埋藏部位)的開裂、空洞和疏松等混凝土病害的部位,亦可確定樁長度,并可區分出地層、結構界面與樁基缺陷;此外還可用于水下樁和深埋樁等隱蔽工程的檢測,也可用于常規的樁基檢測。
PST法是把樁與周圍土壤復合為一個彈性體。當在樁側面施加一機械力F(t)時,在樁中會產生軸對稱壓縮振動和剪切彎曲振動兩種方式,當波在樁身中傳播時,遇到斷裂等缺陷會形成波阻抗界面,安置在側面的檢波器會接收到直達波、蓋梁上下界面的反射波、結構與缺陷的的反射波和上行波與下行波波組等,通過對接收的波的波形區分、振幅、頻率等分析,來確定成橋樁的缺陷位置,判斷樁身質量。
樁體缺陷與連接結構為波阻抗變化部位,當外界激勵時,該部位相當于二次震源,可發生散射;截面變化越大、缺陷越大其散射能量越強,散射波的頻率越低;散射波的走時與缺陷的位置有關,距離越遠,走時越長。因此采用PST方法檢測時,散射強度、頻率和走時是缺陷解釋的三大依據,可根據散射強度、頻率和走時等來判斷缺陷體的位置。

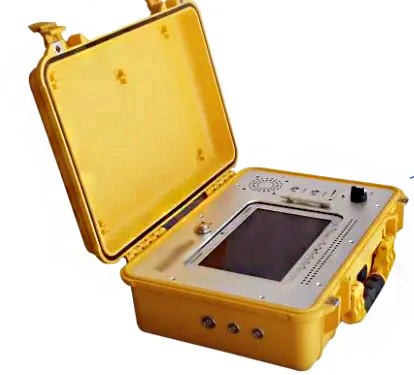

PST成橋樁病害檢測系統沿樁側面布置多道檢波器,根據記錄波場中上行波、下行波,進行波場分離,分別進行偏移成像,定位缺陷。具有如下特點:不受橋樁承臺和樁身形狀限制;水中、陸地橋樁均可檢測;同時檢測樁體缺陷和樁身長度。PST方法的儀器設備包括測試主機、檢波器串和應力波激振源。設備主機應具備以下功能:實時顯示和記錄接收信號; 最小采樣時間間隔應不小于 0.002ms,A/D 轉換器不應小于 16 位; 儀器通道數不宜少于 16 通道;具有能夠被激振源觸發的能力。
