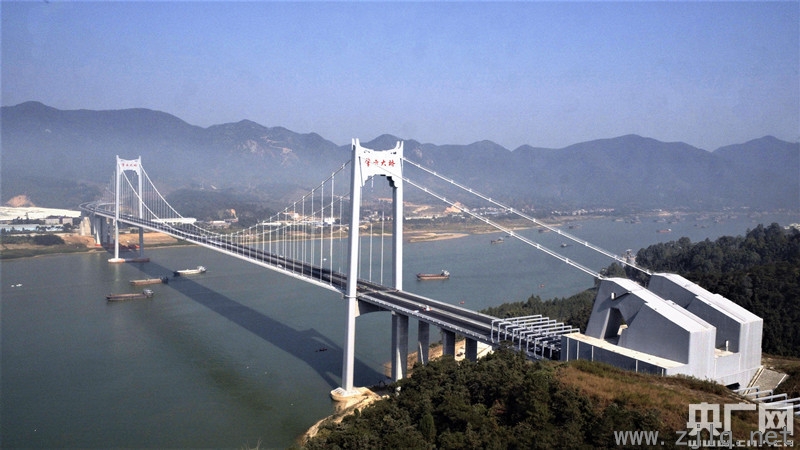

為大橋做“心電圖”，肇云大橋引入3D橋梁健康數據監測系統（央廣網發 通訊員供圖）
央廣網廣州11月3日消息（記者郭翔宇 通訊員粵交集宣 敖愛珠）記者今天從清云高速獲悉，肇云大橋基于BIM技術建管養一體化平臺（以下簡稱“BIM系統”）自今年3月開始試運行以來，運行狀態良好，已于近期正式投入使用。標志著清云高速高速公路智慧運營的建設與探索取得新的突破。
全長1688米的肇云大橋主跨就有738米，養護與維修是保障大橋安全運營的重要措施。在建設時期，基于大橋的管養，清云高速啟動了BIM系統課題研究，2017年立項，2020年大橋通車后系統進入實測，后投入使用，實現了從設計、施工到管養無縫對接。
為大橋做“心電圖”，橋梁管養邁入3D時代

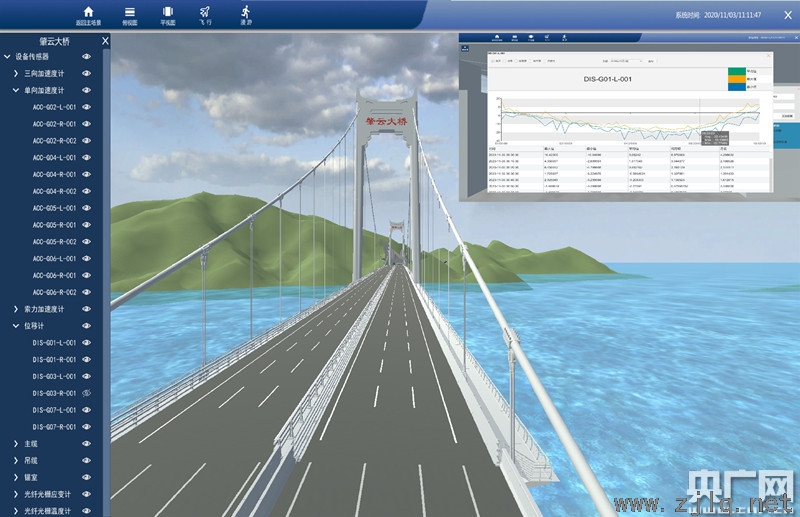

為大橋做“心電圖”，肇云大橋引入3D橋梁健康數據監測系統（央廣網發 通訊員供圖）
“BIM”就是建筑信息模型的字母簡稱，大橋建筑3D模型上可實時顯示大橋關鍵結構部位傳感器的健康數據，相當于為大橋做“心電圖”，工作人員通過監控大屏或電腦隨時可以了解大橋?qū)崟r的健康指數。同時，數據可直接傳輸?shù)綇V東交通集團監控系統平臺，方便上級單位的統籌管理。
“系統首先實現了特大橋橋梁監測3D動態可視化界面，這意味著監測數據可視化界面從二維跨入了三維，相比二維模型，更加直觀的數據定位省去了在一大堆圖紙中去找、去算的麻煩?！鼻逶乒芾碇行目偣こ處熈_林閣介紹。
BIM系統將對大橋進行全壽命周期的監測，及時、直觀的監測數據，能更全面、精準地反映橋梁健康信息，為管養決策提供依據。同時，通過對歷史數據的分析，可以預判大橋的健康趨勢，真正做到事前預防、事中監管、事后應急三管齊下。
引入溫變監測，為大橋“把脈”
為大橋做“心電圖”，肇云大橋引入3D橋梁健康數據監測系統（央廣網發 通訊員供圖）
懸索橋跨度大、剛度小、構建多，其溫度變形規律比小跨度梁式橋復雜。在BIM系統研究中，清云高速開展了主梁跨中溫度效應分析延伸研究。正常情況下，溫度變化引起的橋梁變形通常大于由結構輕微損傷或質量退化以及交通、風荷載等力學作用引起的變形。清云管理中心結合多個項目檢測數據以及文獻記載的分析辦法，創新性推導了主梁跨中變形溫度效應計算公式。引入溫度變形，就像為大橋把脈問診，能更有效地監測到結構的健康情況，監測數據可以得到更有效的分析利用。
未來BIM系統有望在超載治理發揮作用。原理為，系統通過大橋異常變形及時發現超載車輛，結合門架系統的監測功能，鎖定車輛信息。
據悉，目前清云高速正在準備課題研究的結題工作，結題通過后，有望在行業內推廣使用。
