在橋梁檢測領域，結構的撓度是評估其承載能力和安全性的重要指標之一。結構撓度測試設備能夠精確測量結構在荷載作用下的變形情況，對于確保橋梁、高層建筑、大型工業設施等結構的安全穩定至關重要。這些設備不僅具有高精度和良好的重復性，還能適應多種復雜環境，提供實時、連續的監測數據。
橋梁結構試驗是利用各種儀器設備，測試結構在荷載或其他因素（溫度、變形）作用下的響應，并通過響應數值分析結構的強度、剛度以及穩定性，達到評估結構安全的目的。通過使用結構撓度測試設備，工程師可以及時發現結構的異常變形，評估其健康狀態，并據此制定合理的維護和加固方案。橋梁檢測的結構試驗中測試指標有撓度、轉角、應變、振動。中交路橋科技今天與大家匯總分享結構撓度測試設備！

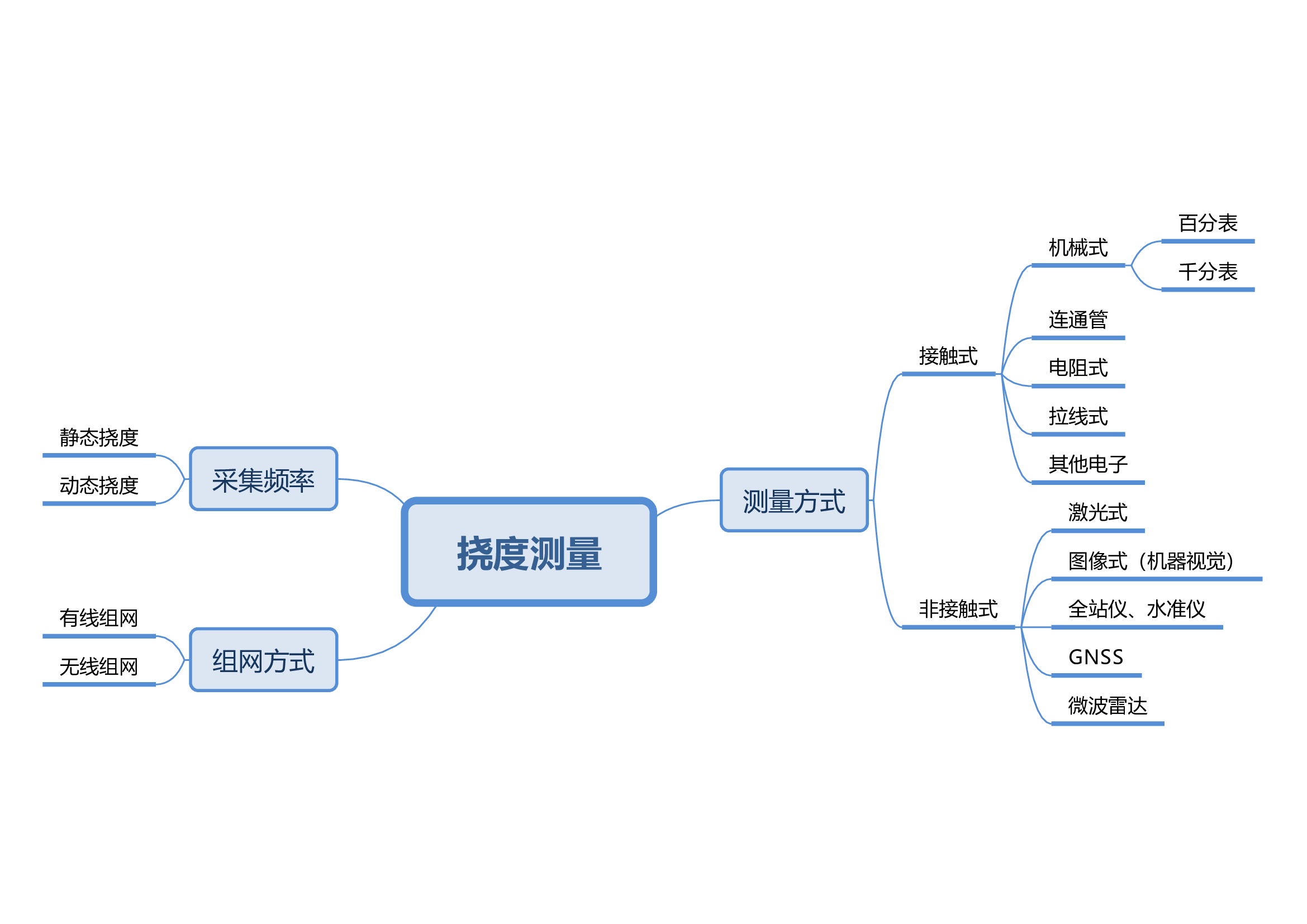

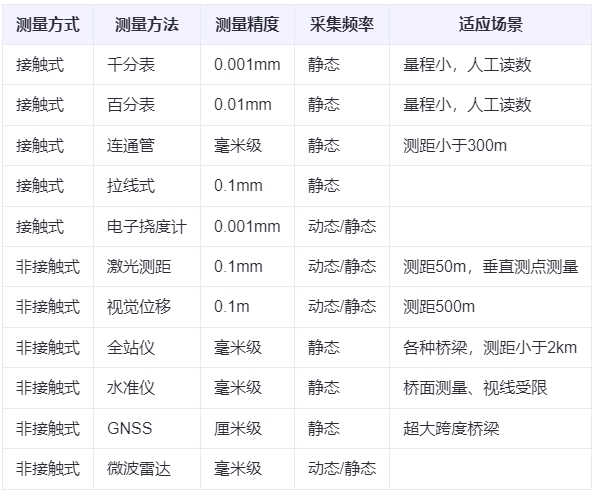

撓度通常指橋梁在荷載作用下發生的彎曲變形，它是反映了橋梁結構的變形能力，因此撓度是橋梁荷載試驗、結構監測的重要測試指標。按測試方法、采樣頻率和組網方式可分為不同的類型。
· 采樣頻率：靜態撓度和動態撓度
· 測試方法：接觸式和非接觸式
· 組網方式：機械式、有線組網和無線組網
撓度為相對變形，對桿件結構來說，撓度是在受力或非均勻溫度變化時，桿件軸線在垂直于軸線方向的線位移，這也決定在測量撓度時必須有一個基準點。 橋梁是跨越溝壑、河流的構造物，撓度測試總體上可分為接觸式和非接觸式。
1、非接觸式撓度測試方法
非接觸式測量方式可不用搭設試驗支架，通常可采用如圖像式撓度計、微波雷達、激光撓度計、高精度全站儀（水準儀）、毫米波等測試手段。
（1）激光撓度計
· 原理：激光位移計是一種基于光學原理進行非接觸式距離測量的儀器。
· 頻率：靜態單點測量
（2）高精度微波雷達

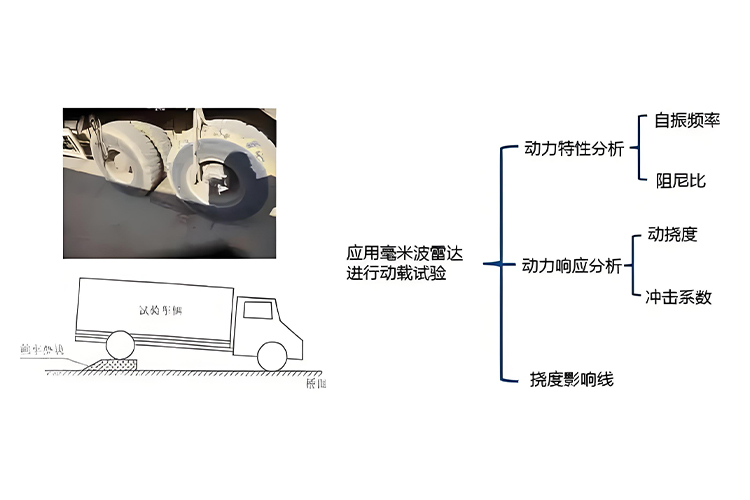

毫米波雷達技術在橋梁撓度測量中的應用是一種新興且有效的監測方法。毫米波雷達通過發射毫米波信號并接收反射回來的信號來測量相位差，從而精確計算橋梁的微小位移。該技術能夠在不干擾正常交通的情況下，實時監測橋梁的動撓度和靜撓度。
（3）基于視覺原理的撓度測試

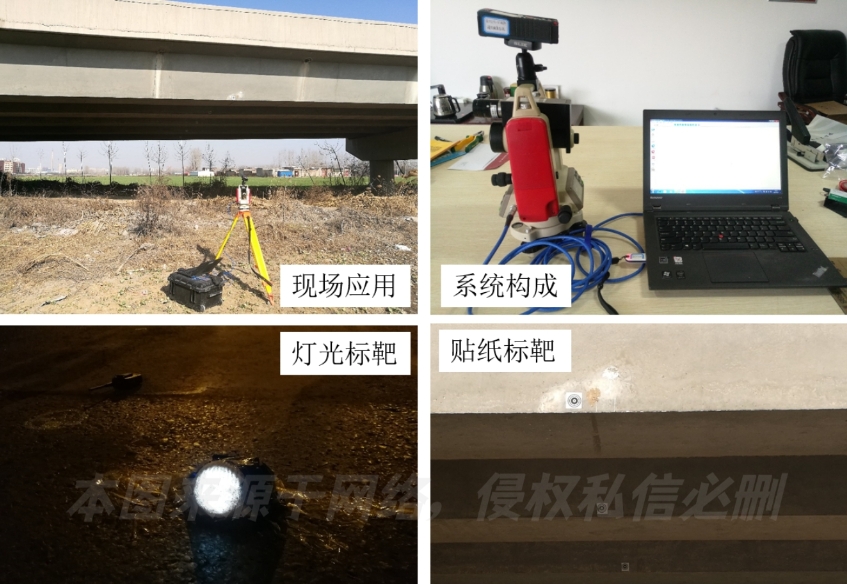

· 原理：采用圖像模式識別技術與模板匹配跟蹤算法相結合的位移測試設備；
· 頻率：可動態測量，頻率達100Hz，可多點同步測量；

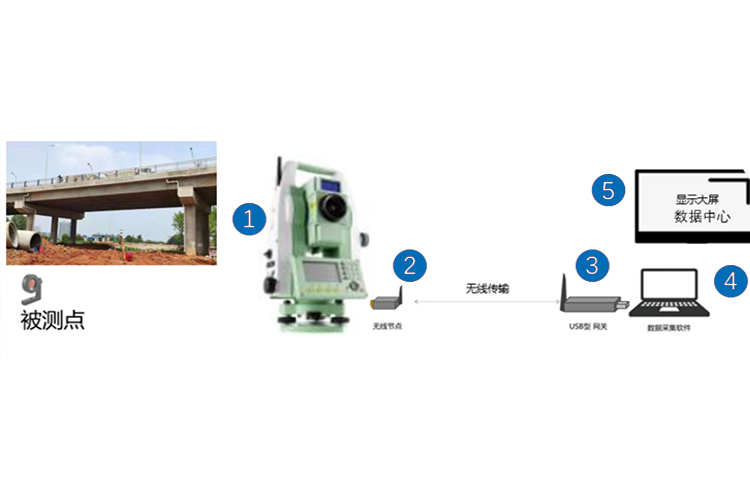

（4）測量機器人+無線控制模塊
對測量機器人進行二次開發，采用徠卡測量機器人對橋梁荷載試驗觀測點進行實時觀測，數據通過無線傳輸設備實時傳送到筆記本電腦。
2、接觸式測試設備

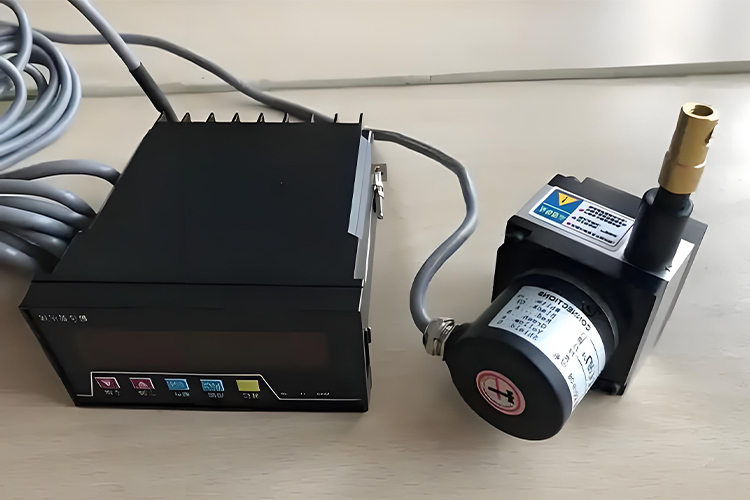

接觸式撓度測量方法多采用百分表或位移計進行直接測量。這種方法設備簡單，可以進行多點檢測，直接得到各測點的撓度數值，測量結果穩定可靠。但該方法需要搭設架子進行測量，且橋下有水、跨線橋、峽谷等高橋的情況下無法使用。
3、撓度測量方法選擇
了解橋梁結構的撓度變化范圍才能選配合適的撓度測測試系統，撓度的變化范圍、變化頻率是2個重要指標，他們分別對應了設備的量程和采樣頻率。
（1）現場實施方便性
（2）采用頻率根據測試目標的變化頻率確定
· 靜載試驗：測試加載前后撓度的增量，對采用頻率不用過多考慮；
· 動載行車試驗：需要采用高頻同步采集；
· 運營期安全監測：車輛是主要的關注目標，要能獲得車輛在橋梁上行駛的過程曲線，根據橋梁長度、車輛速度、確定采用頻率
（3）保證精度
撓度測試要以評估需要為目標，滿足相對精度。對柔性結構，撓度大，用全站儀、GNSS就可以，對一個10m左右的小橋，最大撓度也就幾毫米，精度要到0.01mm。
