結構的應變測試是評估其力學性能和安全狀態的重要手段之一。結構應變測試設備能夠精確捕捉結構在受力過程中的微小變形，為工程師在橋梁檢測中提供了寶貴的數據支持。

結構在外力作用下會產生應力，應力是反映結構在荷載作用下構件的局部受力與破壞狀態的關鍵指標，也是反映結構安全狀態的主要參數。實際上直接測量應力比較困難，一般是通過測量應變間接測量應力。

通過結構應變測試，不僅可以有效識別結構的薄弱環節，預防潛在的安全隱患，還能為結構優化設計和橋梁健康監測提供科學依據。本文中交路橋科技將匯總結構應變測試設備與大家分享，并為相關領域的研究和實踐提供參考。

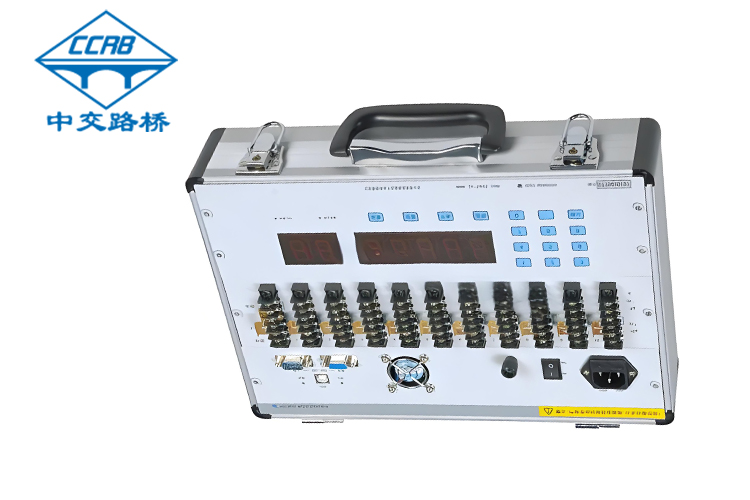

1、應變測試系統

應變測試系統用于測量和記錄結構或材料荷載作用下產生的應變，它通常包括應變計、數據采集單元、信號放大器、數據分析軟件。應變計是該系統中的最重要的設備，它是測量物體微小形變的傳感器，它的基本原理是利用某些材料的固有特性，如金屬的電阻應變效應或某些傳感材料的壓電效應，將物體的形變轉換為電信號、光信號等，從而實現對微小變形的測量。

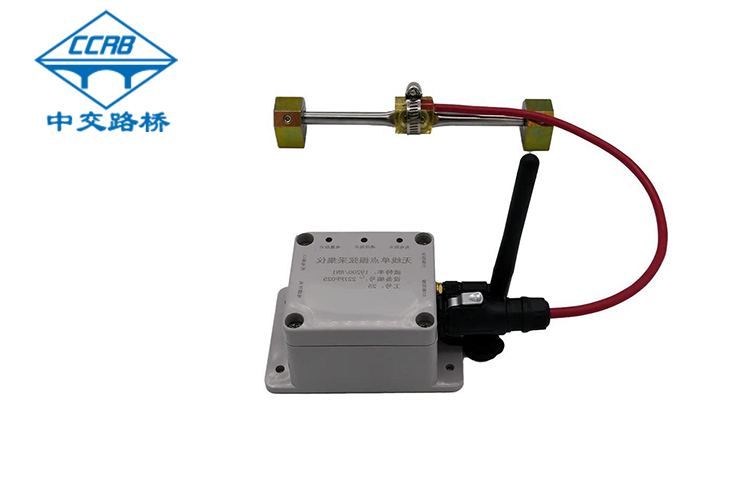

（1）振弦式應變計

振弦式應變計工作原理基于弦的振動頻率與弦的張力之間的關系。一定長度的鋼弦張拉在兩個端塊之間，端塊牢固安裝于待測構件上，構件的變形使得兩端塊相對移動并導致鋼弦張力變化，張力的變化又使鋼弦的諧振頻率發生變化，通過測量鋼弦諧振頻率的變化從而測出待測構件的應變。

（2）磁致伸縮式

利用磁致伸縮效應，是指某些材料在外加磁場的作用下發生尺寸變化的現象。鎳錳合金（NiMn）是一種具有磁致伸縮效應的合金，它能夠在應力作用下改變其磁化狀態，這種變化與磁場強度成比例關系，從而實現應變的測量。

（3）電阻式應變計

基于材料的電阻隨應變而發生變化的原理。電阻式應變計通常由金屬箔片構成，當材料受到力或應變時，箔片的長度、寬度或電阻值會發生變化。通過測量電阻值的變化，可以確定應變的大小。

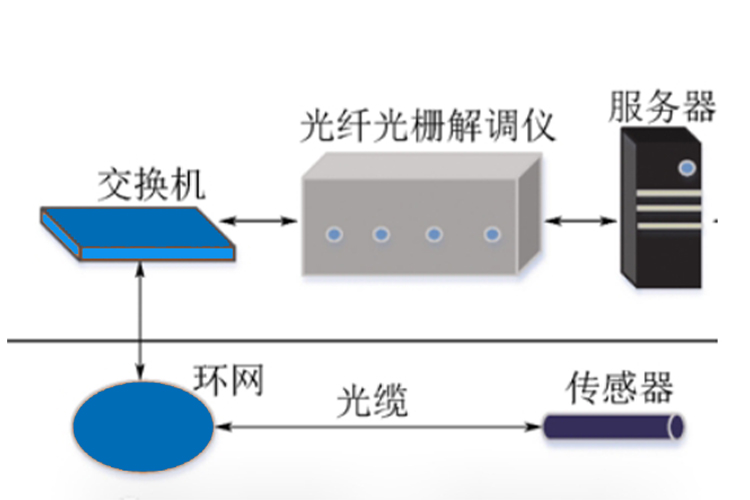

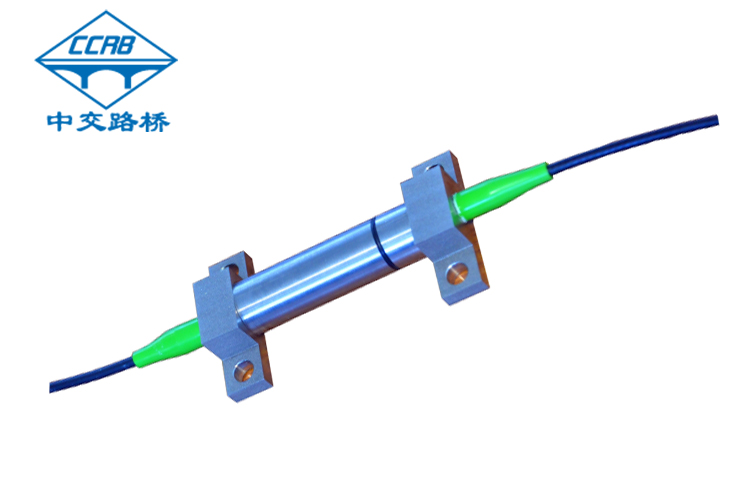

（4）光纖光柵應變計

光纖傳感器基于光纖中的光柵對波長變化的敏感性。當光纖光柵受到外界的應變或溫度變化時，其反射或透射的光波長會發生變化，這種變化與應變或溫度的變化成比例關系。具體來說：（1）通過紫外光刻技術在光纖芯上刻寫出周期性的折射率變化，形成光柵結構。（2）當光纖光柵受到拉伸或壓縮時，光柵的周期發生變化，導致反射光的波長發生變化。（3）再通過光譜分析儀等設備檢測反射光波長的變化，從而計算出應變值。

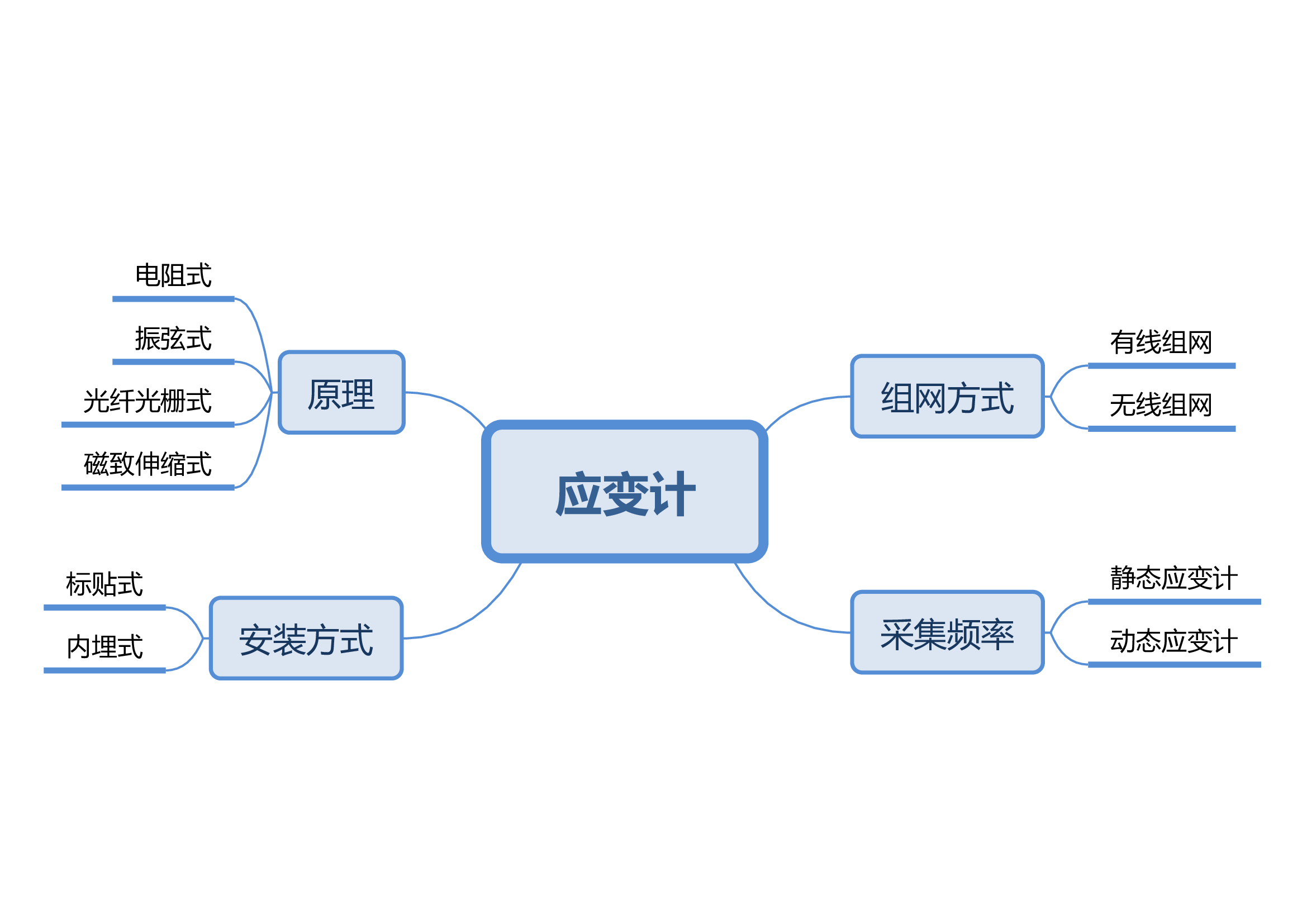

2、應變計應用

每種應變計都有其適用的領域和特點，在選擇應變計時，需要測試需求考慮測量范圍、精度要求、環境適應性、價格、組網等因素綜合確定。應變計選型技術指標。

（1）采集頻率：根據數據采集頻率可分為靜態應變計和動態應變計。

（2）分辨率：應變計能分辨出的最小應變，一般可達到0.1με。

（3）組網方式：易于實現全自動化數據采集、多點同步測量、遠距離測量和遙控測試，操作方便，測試方法易于掌握。

（4）標距：應變計標距一般約為100～150mm。對一些圬工橋梁需要采用大標距應變計。對一些節點局部應變測試，需要用到小標距應變片。

（5）安裝方式：分為內埋式和表貼式，內埋式傳感器一般用于混凝土橋梁施工監控，施工時安裝于混凝土結構內部。

（6）量程：應變計能夠測量的最大應變范圍，一般約為3000με。

（7）適用溫度范圍：電阻式受溫度影響較大，需補償；光纖光柵式溫度適應性好；弦的振動頻率受溫度影響較??；磁致伸縮材料的性能可能受到溫度變化的影響。

隨著智能化、數字化技術的持續滲透，中交路橋科技先進的檢測設備無疑將在推動交通基礎設施建設和維護向更高質量、更高效率轉型中發揮更加關鍵的作用。從智能監測系統到自動化檢測裝備，每一步技術革新都是對“智慧交通”理念的生動實踐，旨在為人類社會的出行安全與便捷貢獻更多“中國智慧”與“中國方案。
