橋梁工程中，引起橋梁下部結構病害的原因往往有：河床的挖砂使得鋼頭外露或樁基外露，基礎承載力不足導致的沉降，軟基處理不當導致臺后支擋結構沉降，開裂，臺后填土進水，導致臺后土壓力大等因素，今天小編就和大家一起來學習一下橋梁下部結構常見的一些病害檢查以及養護方法吧！
橋梁下部結構常見病害檢查與養護方法
重力式橋臺

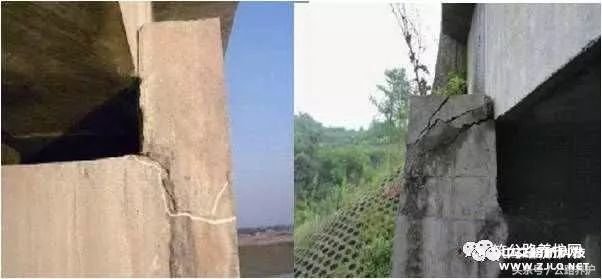

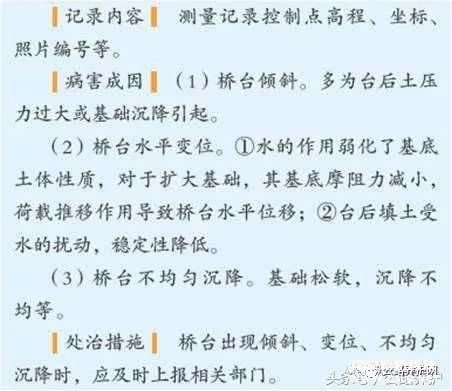

1.橋臺變位

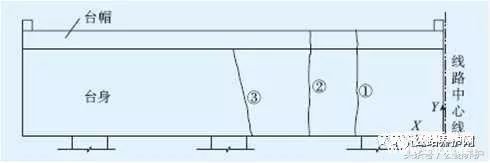

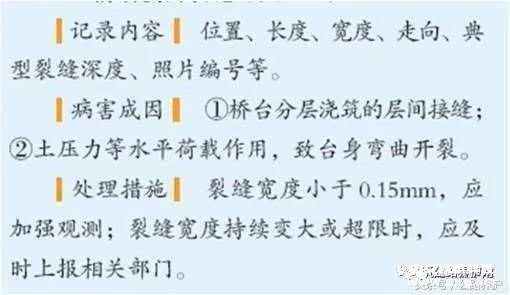

2.前墻豎向裂縫
對薄壁臺身只重視水平截面的強度設計，豎直截面（即水平向鋼筋）只按構造要求配置，由于地基軟弱，樁基礎的約束作用降低，在臺后土壓力作用下，使臺身既產生豎向撓曲也產生橫向撓曲，只按構造要求配筋的豎直截面則成了最薄弱的斷面。

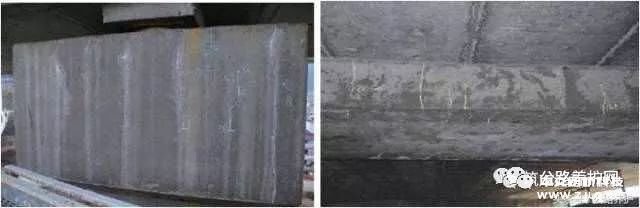

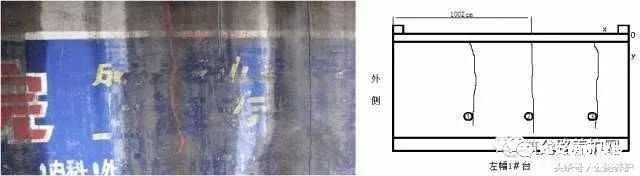

△薄壁橋臺豎向裂縫
薄壁橋臺主要力學分析
在臺后主壓力的作用下，結構將出現如下變形。對正交結構，將出現向前傾的平面變位，對斜交結構，還將出現扭轉變形。變形過大，結構將出現破壞。

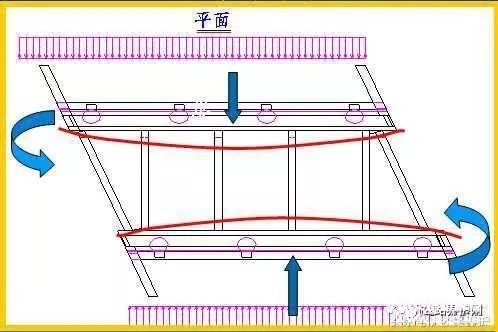

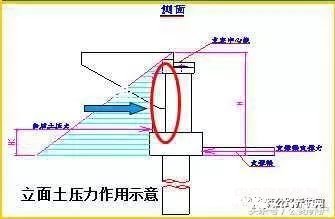

△平面土壓力作用示意
可能原因：
(1).填土較高；
(2).截面尺寸小，配筋弱；
(3).臺身向路線方向的彎曲剛度弱
(4).未設置或不當設置支撐梁

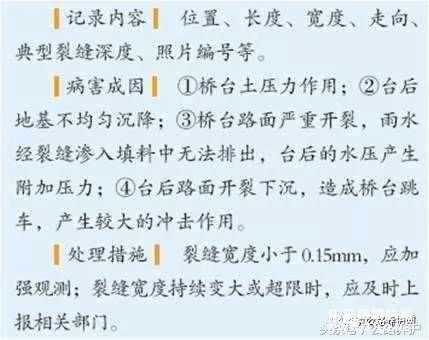

3.前墻橫向裂縫

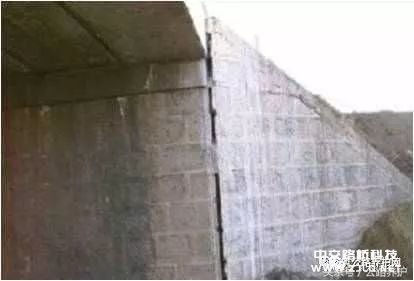

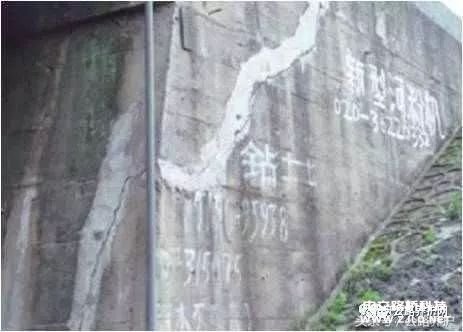

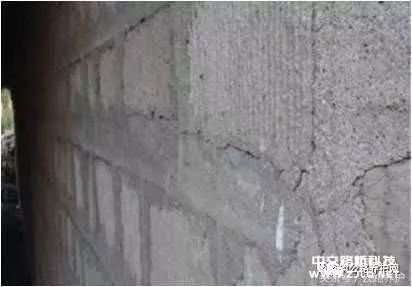

4.側墻斜向裂縫

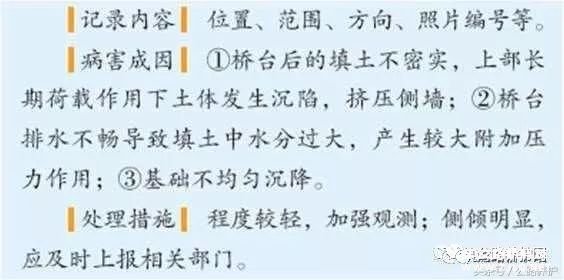

5.側墻外傾

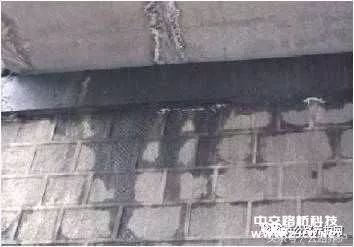

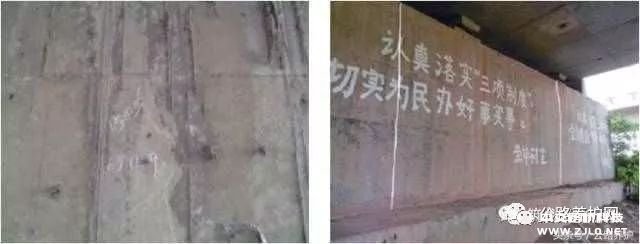

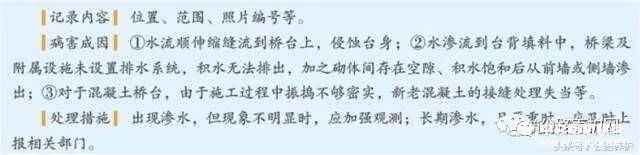

6.前墻水蝕泛白
橋臺致命病害描述：橋臺傾斜，橋臺變位、不均勻沉降，橋臺出現嚴重開裂
重力式橋臺以擴大樁基、臺身、臺帽組成。橋臺的變位對橋梁上部結構的安全影響較大，重力式橋臺傾斜，位移、不均勻沉降等病害，都會使上部結構因附加力導致出現嚴重病害，更嚴重時會發生橋梁垮塌等災難性事故。橋墩出現嚴重開裂病害，也表明橋梁承載力存在不足，繼續發展，也會導致橋梁出現災難性事故。
形成致命病害的早期病害特征：
（1）橋臺出現較大傾斜病害，導致橋梁上部結構出現較大斜向位移，橋梁上部結構橫向一側失去支撐或支撐脫空等嚴重病害，可能致橋梁出現災難性事故。
（2）橋臺出現較大變位、不均勻沉降，導致橋梁上部結構出現嚴重開裂、下?lián)匣蛑蚊摽盏葒?yán)重病害，可能致橋梁出現災難性事故。
（3）重力式橋臺側墻出現嚴重豎向裂縫或前墻出現嚴重橫向裂縫，裂縫很寬（超出規范限制很多）甚至錯位，并繼續發展，可能致橋梁出現災難性事故。
（4）橋臺基礎因沖刷、洪水或人為原因?qū)е禄A(chǔ)掏空、外露。
當橋臺同時出現上述4 種病害特征中的其中1 種及以上病害時，就需引起橋梁管理者高度重視。
輕型橋臺
1.橋臺變形

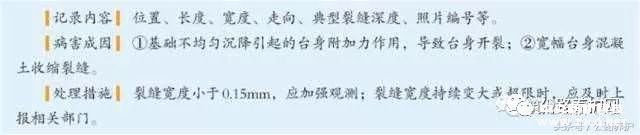

2.臺身豎向裂縫
3.墩柱環向裂縫

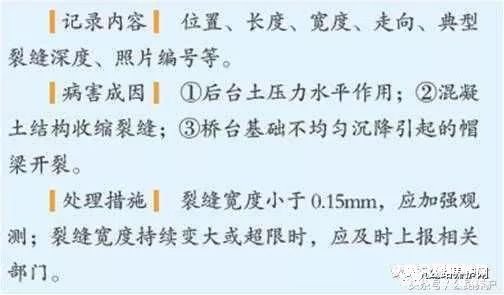

4.臺帽豎向裂縫
重力式橋墩

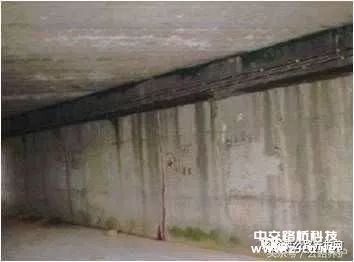

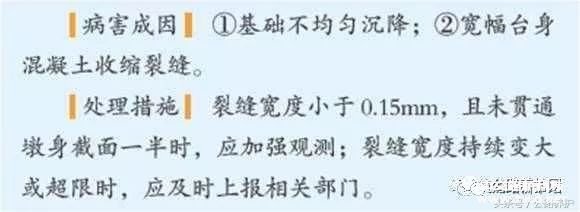

1.墩身及墩帽豎向裂縫

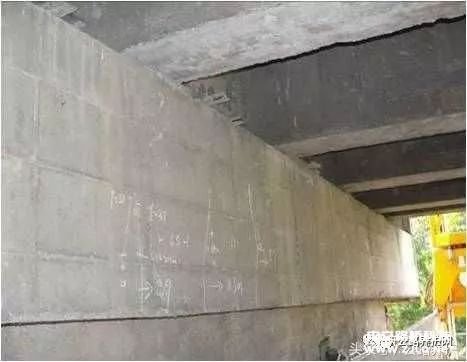

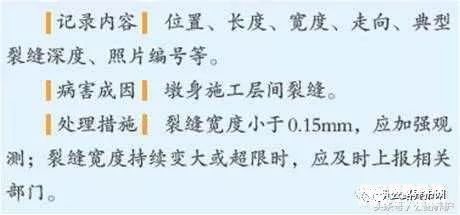

2.墩身水平裂縫
3.墩身網狀裂縫

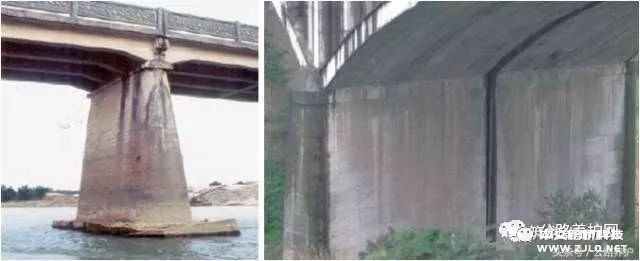

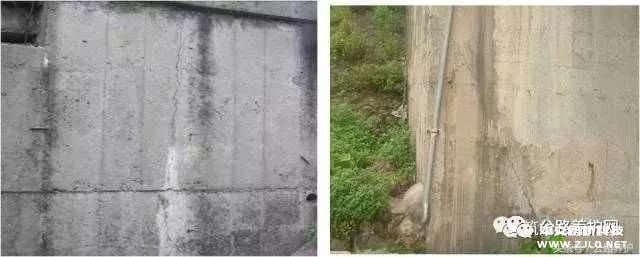

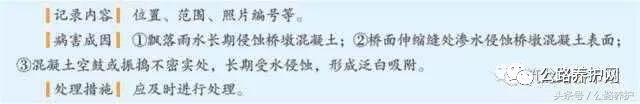

4.墩身水蝕、泛白、吸附
輕型橋墩

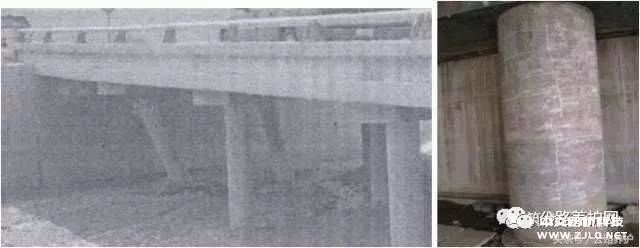

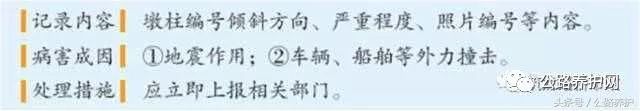

1.墩柱傾斜、變位

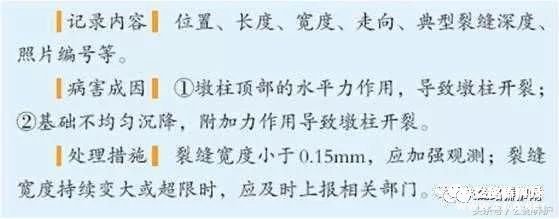

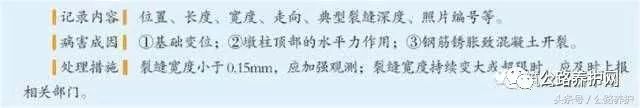

2.墩柱環向水平裂縫
3.墩柱傾斜、變位

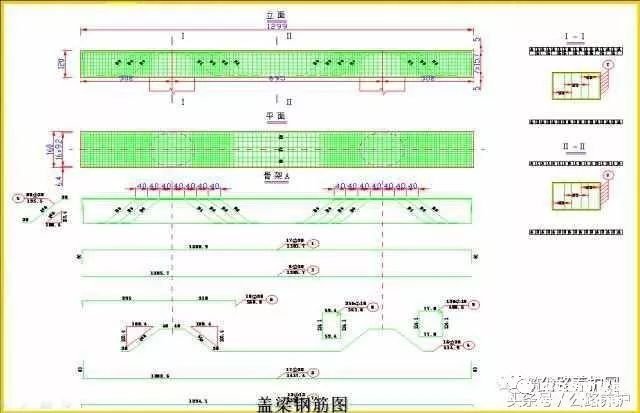

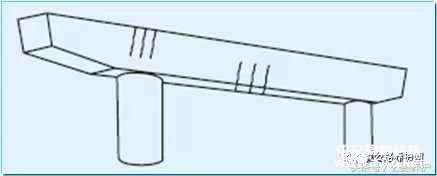

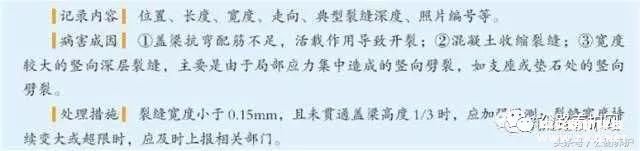

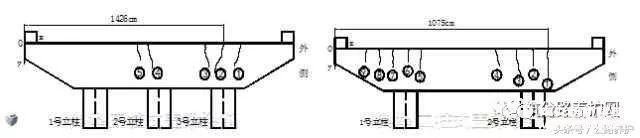

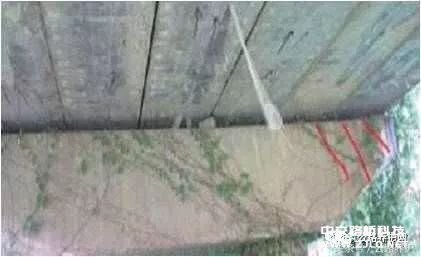

4.蓋梁跨中及柱頂豎向裂縫

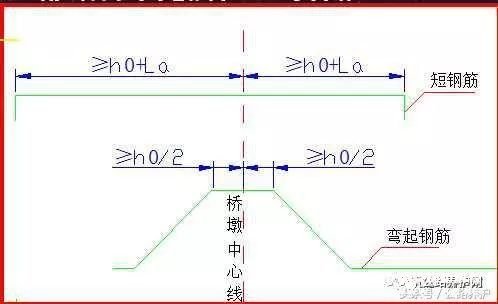

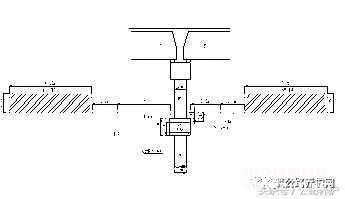

蓋梁短鋼筋:橋墩中心線兩側要求各不少于h0+La；
蓋梁彎起鋼筋:橋墩中心線兩側要求各不少于h0/2。

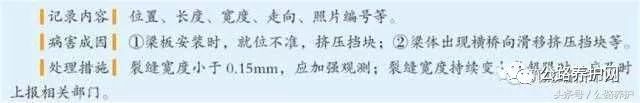

5.防震檔塊開裂
橋墩致命病害描述：橋墩傾斜，橋墩變位、不均勻沉降，橋墩出現嚴重開裂
輕型橋墩以樁基、墩柱、帽梁構成。橋墩的變位對橋梁上部結構的安全影響較大，橋墩傾斜，橋墩變位、不均勻沉降等病害，都會導致橋梁上部結構因附加力導致出現嚴重病害，更嚴重時會發生橋梁垮塌等災難性事故。橋墩帽梁或墩柱出現的嚴重開裂病害，也表明橋梁承載力存在不足，繼續發展，也會導致橋梁出現災難性事故。
形成致命病害的早期病害特征：
（1）橋墩出現較大傾斜病害，導致橋梁上部結構出現較大斜向位移，橋梁上部結構橫向一側失去支撐或支撐脫空等嚴重病害，可能致橋梁出現災難性事故。
（2）橋墩出現較大變位、不均勻沉降，導致橋梁上部結構出現嚴重開裂、下?lián)匣蛑蚊摽盏葒?yán)重病害，可能致橋梁出現災難性事故。
(3)橋墩墩身出現嚴重豎向或橫向開裂病害，且裂縫很寬(超出規范限制很多)，并繼續發展，可能致橋梁出現災難性事故。
(4)橋臺基礎因沖刷、洪水或人為原因?qū)е禄A(chǔ)掏空、外露。
樁基礎
1.不均勻沉降

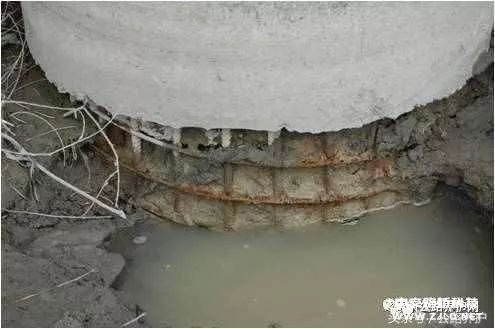

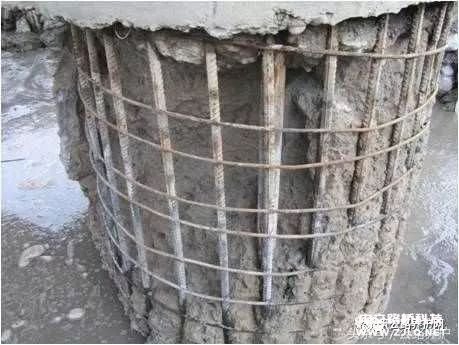

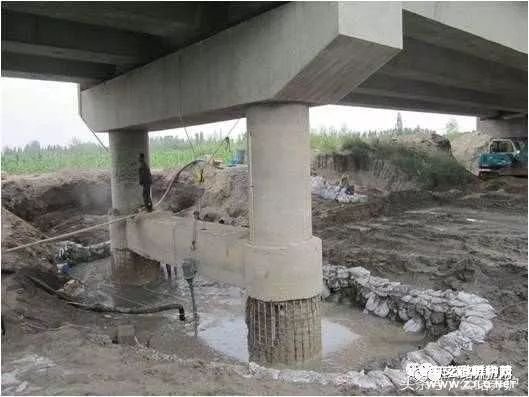

2.樁頭破損、鋼筋外露

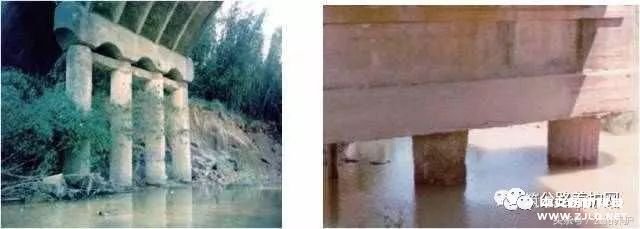

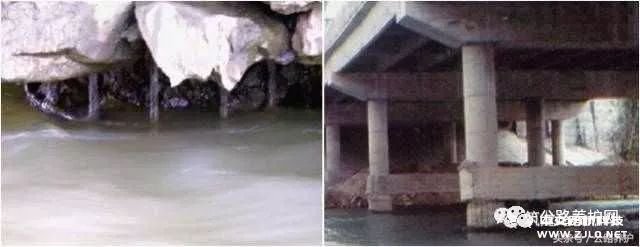

3.河床沖刷

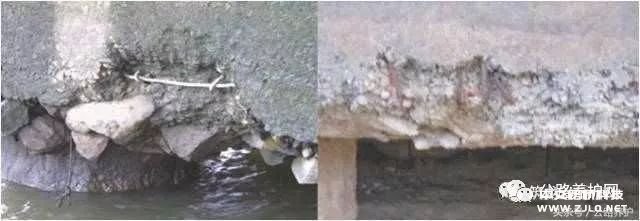

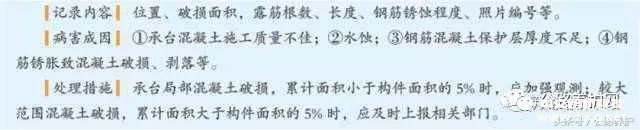

4.承臺混凝土破損、露筋
樁基礎致命病害描述：樁基沉降、嚴重傾斜，樁頭段鋼筋外露且銹蝕嚴重，樁身混凝土壓碎
樁基礎是公路橋梁基礎中應用最廣泛的一種基礎形式。橋梁上部結構對樁基沉降非常敏感，樁基變位、傾斜、不均勻沉降等，都會導致橋梁上部結構因附加力而出現嚴重病害，更嚴重時會發生橋梁垮塌等災難性事故。當樁頭完全暴露或暴露較多（遭受人為破壞或水沖刷），可導致樁基承載力降低，更嚴重時會發生橋梁垮塌等災難性事故。當樁頭段混凝土存在壓碎病害，并繼續發展擴大時，表明樁基承載力嚴重不足，更嚴重時會發生橋梁垮塌等災難性事故。
形成致命病害的早期病害特征：
（1）樁基沉降、嚴重傾斜；
（2）樁基鋼筋外露，銹蝕嚴重；
（3）樁身混凝土壓碎；
（4）樁身混凝土出現受力裂縫；
（5）河床沖刷嚴重，埋入段樁基暴露較多。
擴大基礎

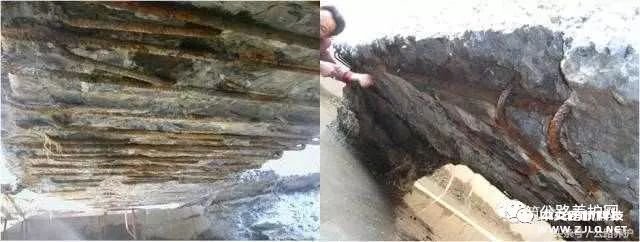

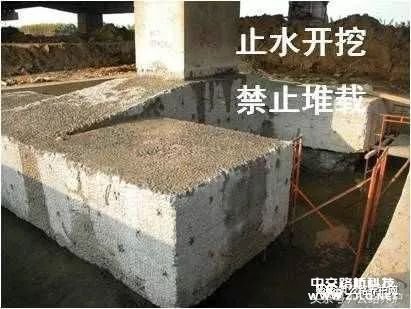

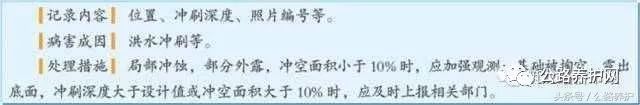

1.基礎掏空
重點關注：基礎水毀
下部結構檢查的要點

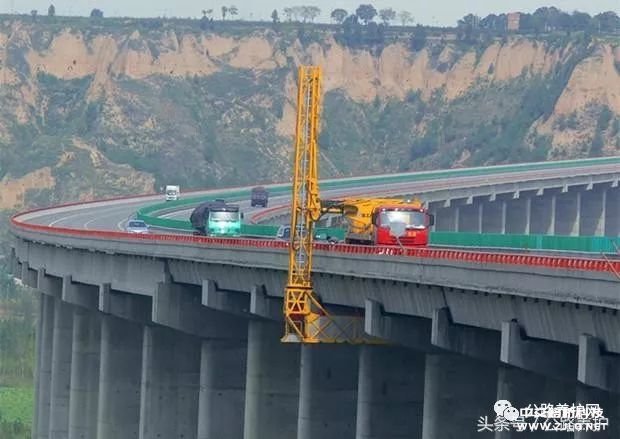

病害檢查的工具

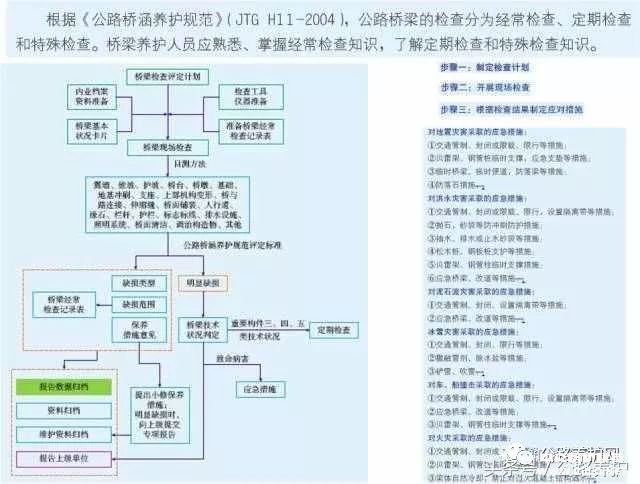

鋼卷尺、裂縫寬度比對卡、鉛垂線；照相設備；小型工具，取芯機；橋梁經常檢查記錄表；
記錄要點

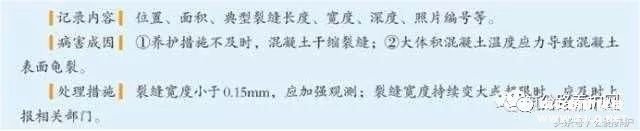

裂縫寬度、走向、長度和位置、范圍描述等；病害（露筋、混凝土缺損）位置、范圍、深度描述等；
重點關注的病害
橋墩（臺）變位（水平、豎向）；蓋梁受力裂縫；基礎沖刷

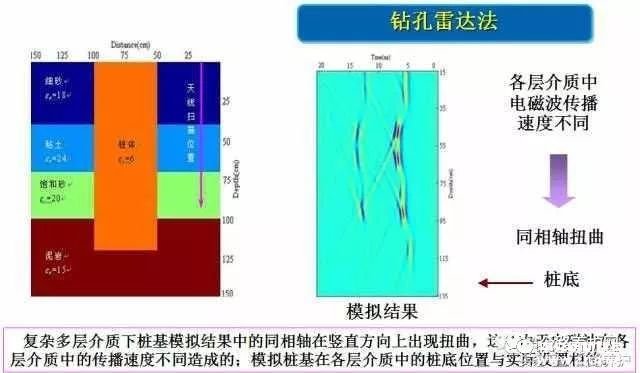

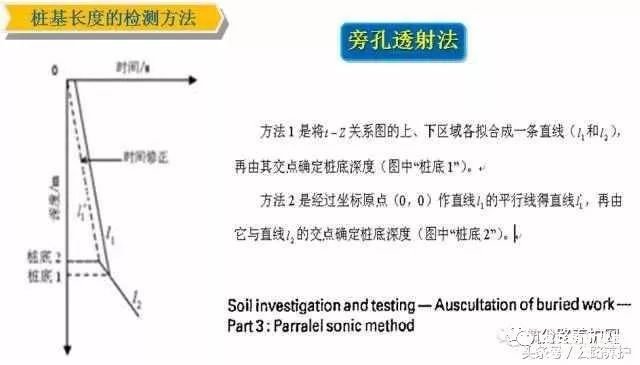

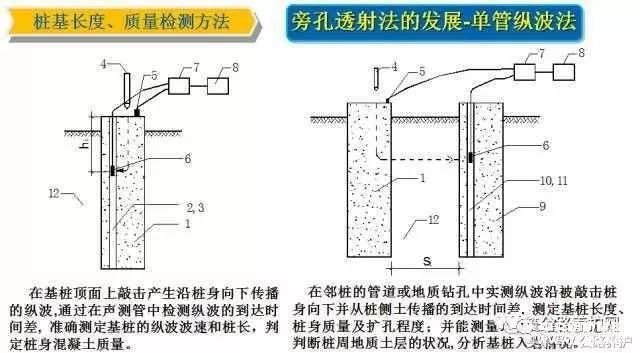

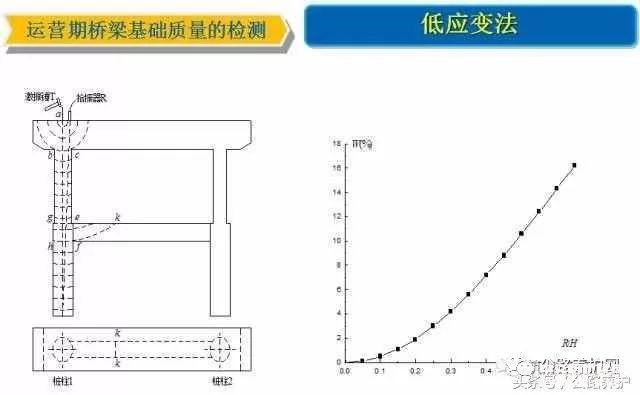

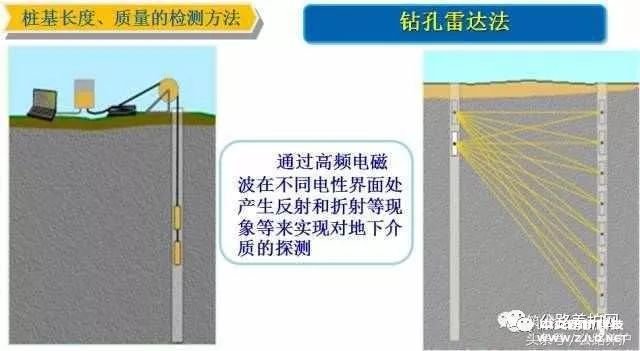

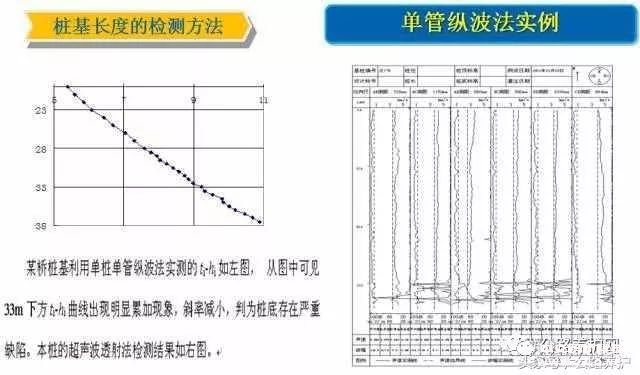

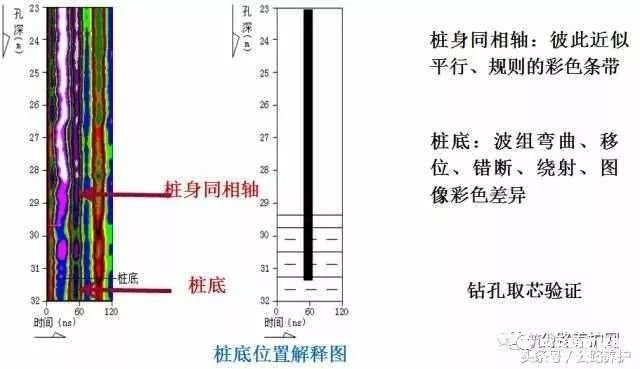

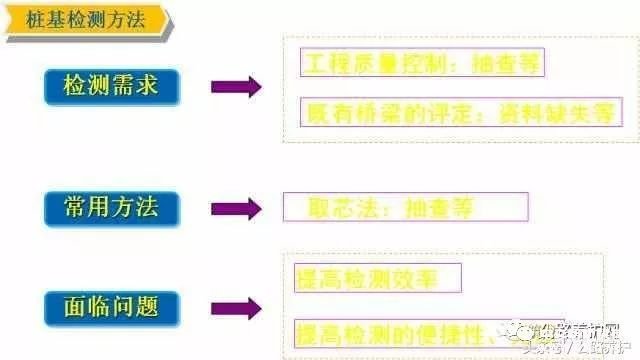

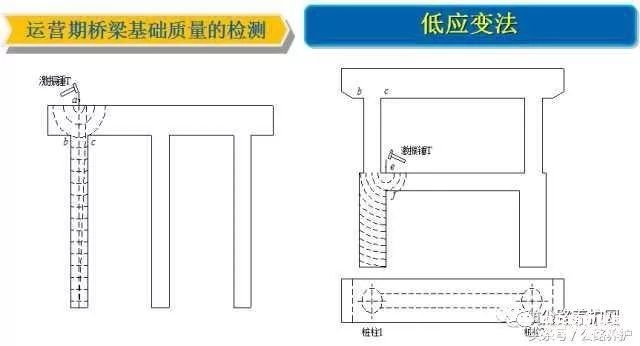

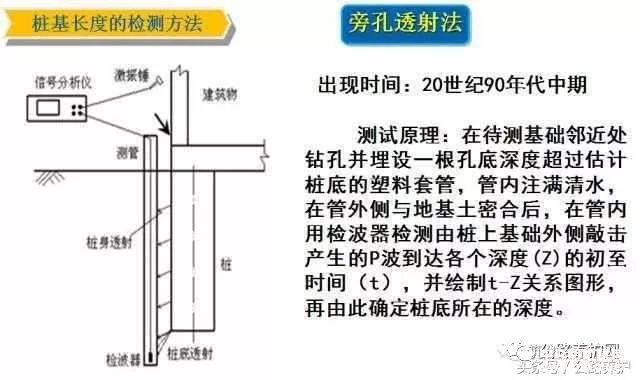

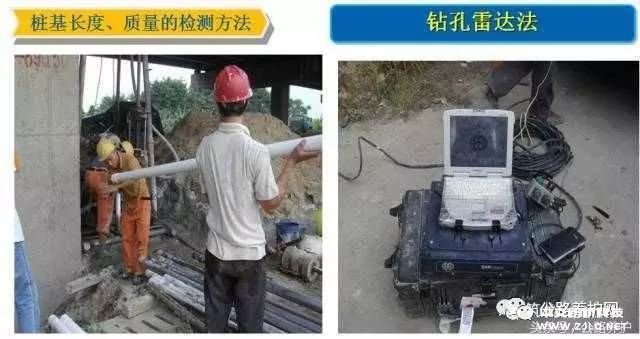

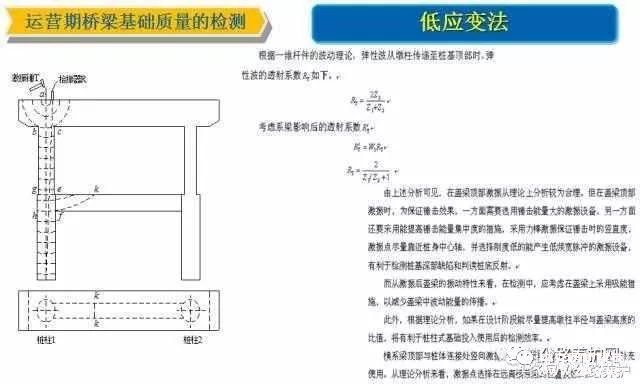

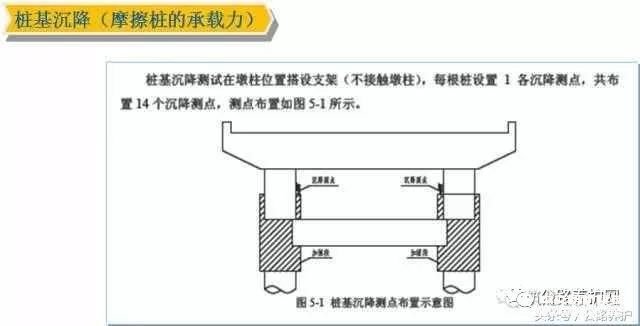

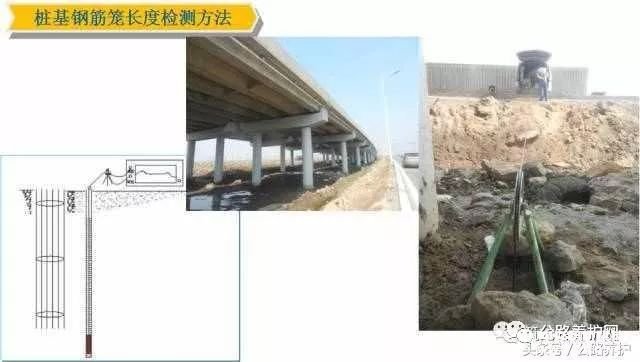

既有結構的樁基檢測技術
